パッシブ斜面保護ネットは、スチールワイヤロープネット (またはリングネット)、サポートロープ、スチールポスト、アンカーシステム、およびエネルギー散逸装置で構成される柔軟なバリアシステムです。斜面に設置して落石の阻止や土石流の粗大粒子の抑制を目的としています。パッシブ斜面保護ネットは TB/T3089-2004 に準拠しています。

技術的パラメータ

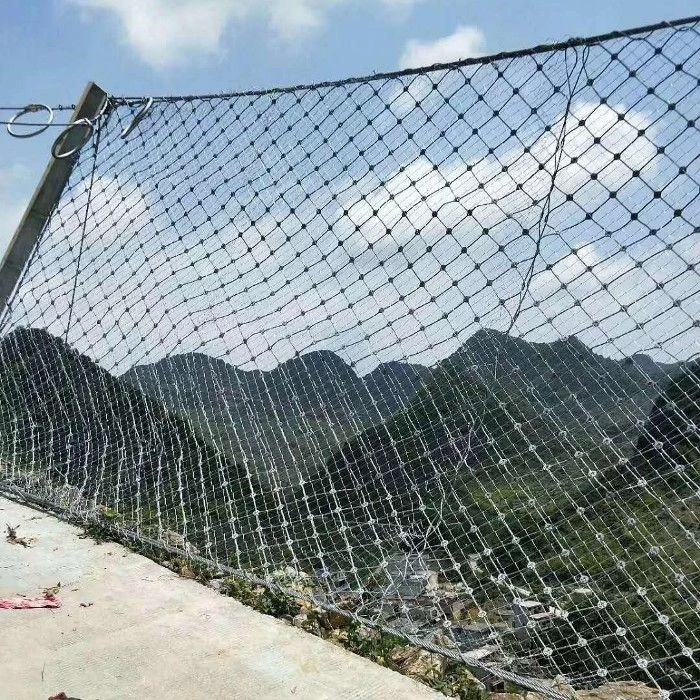

RX シリーズ – 二重撚りワイヤロープネット-

モデル	ネットタイプ	最大。傍受エネルギー	代表的な用途	投稿タイプ	構造上の特徴
RX-025	D0/08/250	250kJ以下	単一ブロック 0.5 m3 以下、低リスクエリア（風光明媚なトレイルなど）-	タイプ 16 I- ビーム	単層ワイヤーロープネット、軽量
RX-050	D0/08/200	500kJ以下	単一ブロック 1 m3 以下、中程度の急な斜面、高速道路/鉱山の斜面	18 式 I- ビーム	ダブルサポートロープ、汎用
RX-075	D0/08/150	750kJ以下	単一ブロック 2 m3 以下、高リスク傾斜、水力発電プロジェクト	タイプ 22B I- ビーム (強化型)	強化ポスト+ディープアンカー

RXI シリーズ – リングネット（高エネルギー）-

モデル	ネットタイプ	最大。傍受エネルギー	アプリケーションノート	追加のコンポーネント
RXI-025	R5/3/300	250kJ以下	RX-025と同じエネルギークラス	-
RXI-050	R7/3/300	500kJ以下	RX-050と同じエネルギークラス	-
RXI-075	R7/3/300	750kJ以下	RX-075と同じエネルギークラス	-
RXI-100	R9/3/300	1,000kJ以下	中級高エネルギークラス-	-
RXI-150	R12/3/300	1,500kJ以下	高エネルギークラス-	-
RXI-200	R19/3/300	2,000kJ以下	Extreme risk (boulders >2m3、土石流）	リングネット+プレッシャーリング+インナーグリッドメッシュ

製品の利点 (データ-サポート)

耐食性

Uncoated galvanized steel wire rope provides ≥30 years service life under normal atmospheric conditions (per TB/T3089-2004). PE-coated option reduces corrosion rate in aggressive environments (e.g., pH 4–6, chloride >ISO 9223 に基づくと、引張強度は約 8 ～ 12% 低下します。

小さな岩の保持

オプションの内側亜鉛メッキワイヤーグリッド (口径 50×50 mm、ワイヤー直径 2.2 mm) は、メインネットの柔軟性に影響を与えることなく、直径 50 mm までの破片を保持します。

規格への準拠

TB/T3089-2004 年落下重量衝撃試験方法-に従ってシステム全体がテスト済み。エネルギー散逸デバイスは力-変位曲線によって校正されています (RXI-200 の場合、圧力リングのストロークは最大 500 mm)。

インストールへのアクセス

All components (posts, nets, anchors) weigh ≤35 kg per piece, enabling manual transport on slopes >重機がなければ45度。

アプリケーション

リスクレベル	ロックボリューム/シナリオ	推奨モデル
低い	<0.5 m³, scenic trails, low-angle slopes	RX-025
中くらい	1 ～ 2 m3、鉱山の斜面、山岳道路	RX-050 / RX-075
高い	>2m3の巨石、地震帯の鉄道、水力発電所	RXI-200
特別	小さな砕石	50×50 mmの内側グリッドを追加
特別	腐食性の高い環境（海岸、工業など）-	PE-コーティングされたバリエーションを指定してください

よくある質問

Q1: RX シリーズネットと RXI シリーズネットの技術的な違いは何ですか?

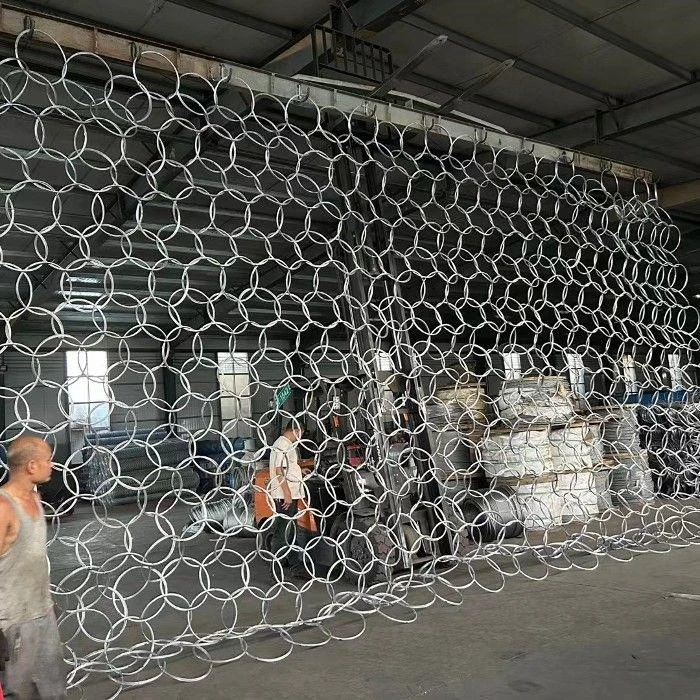

A: RX シリーズは、メッシュ口径がそれぞれ 250/200/150 mm の二重撚りワイヤロープネット (D0/08/xxx) を使用しています。{0} RXI シリーズは、高張力鋼線リング（線径 3 mm、リング外径 300 mm）で構成されたリングネット（R5/3/300 ～ R19/3/300）を使用しています。{13}}リングネットは、複数のリングの変形能力により、単位面積あたりのエネルギー散逸が高くなります。-。

Q2: 定格遮断エネルギーの標準試験方法は何ですか?

A: TB/T3089-2004 によると、各モデルは、指定された質量と速度のコンクリートブロックを 2 つの柱の間の中間スパンに落下させることによって検証されます。正味面積の 5% を超えるコンポーネントの破損がなく、残留クリアランスが現場の要件を満たしている場合、システムは合格となります。

Q3: RXI-200モデルのアンカー仕様は何ですか?

A: RXI-200 requires double corrosion-protected anchors (minimum 2×φ16 mm galvanized wire rope anchors or φ25 mm grouted rebar anchors) at each post base. Pull-out resistance shall be ≥150 kN per anchor in competent rock (UCS >30MPa）。土壌斜面の場合は、延長されたアンカー長 (6 m 以上) またはマイクロパイル基礎が必要であり、カスタム設計が必要です。

Q4: パッシブ法面保護ネットの最大標準遮断エネルギーはどれくらいですか?

A: 標準構成の最大標準遮断エネルギーは 2,000 kJ であり、RXI-200 モデルで達成されます。カスタム設計により、より高いエネルギーレベル (最大 5,000 kJ) が利用可能です。
